BK5032数控插床

机床由床身,滑枕,工作台,进给箱,变数箱,电气,润滑等主要部件组成:
(1) 床身部分:由上床身及下床身主要部件组成。
(2) 滑枕部分:是摇柄机构,即变摇柄齿轮的回转运动为滑枕往复运动的结构

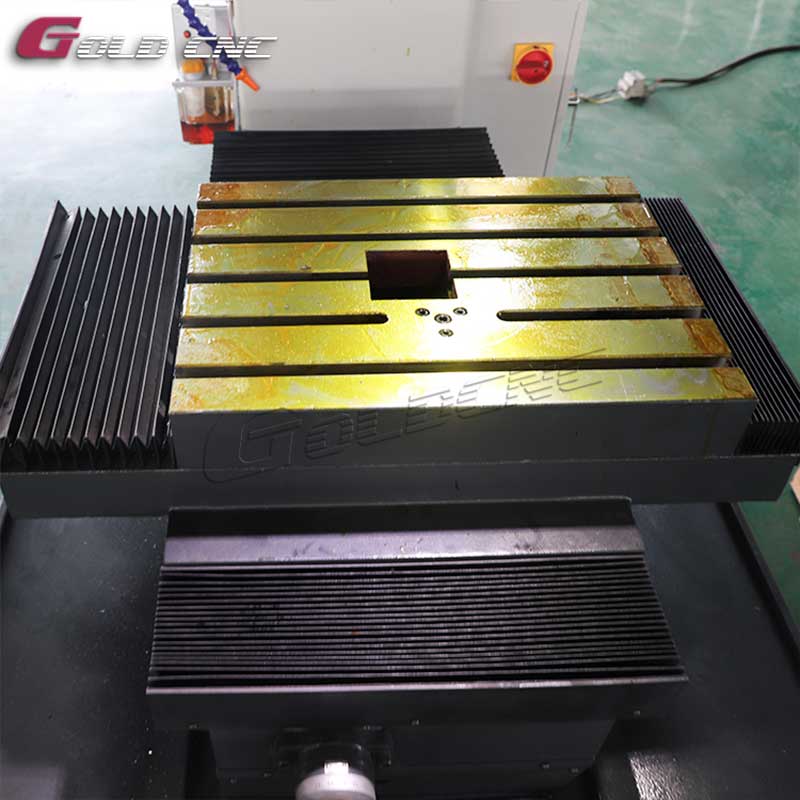

(3) 工作台部分:工作台部分的组成是由圆工作台,上滑块及下滑块等主要部件组成  。
  • 产品参数

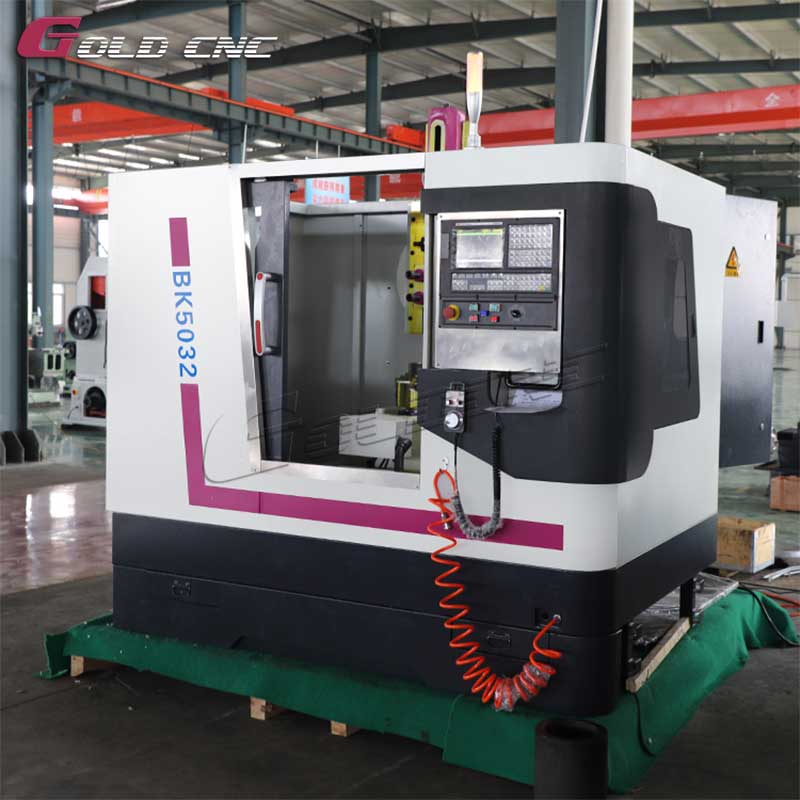

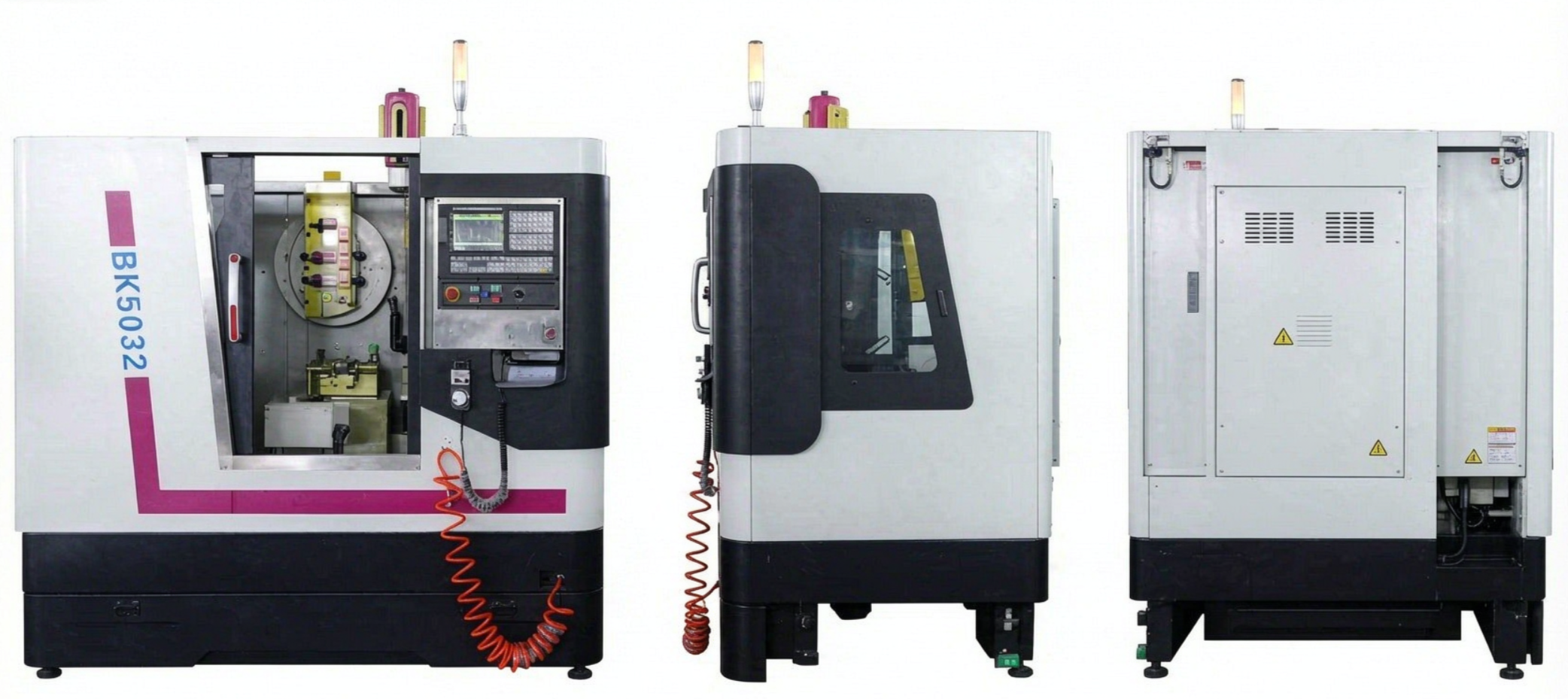

5032插床展示

型号 BK5032数控插床
最大插削长度 320mm
工件最大重量 500kg
滑枕往复次数 系统控制20-100
滑枕垂直调整距离 315mm
滑枕倾斜角度 0-8度
刀头支承面至床身前壁间距离 600mm
插刀杆最大尺寸(宽*高) 25*40mm
工作台尺寸 600X610mm
工作台面至滑架下端间距离 490mm
工作台最大纵向移动距离 480/630mm
工作台最大横向移动距离 480/560mm
工作台纵横机动进给范围        0.08-1.21mm
X向伺服电机 7.7NM
Y向伺服电机 7.7NM
伺服主电动机功率 7.5kw
主电动机转速 0-8000r.p.m
机床轮廓尺寸(长*宽*高) 2180*1505*2285mm
机床重量(约) 3500kg
系统 KND1000MC

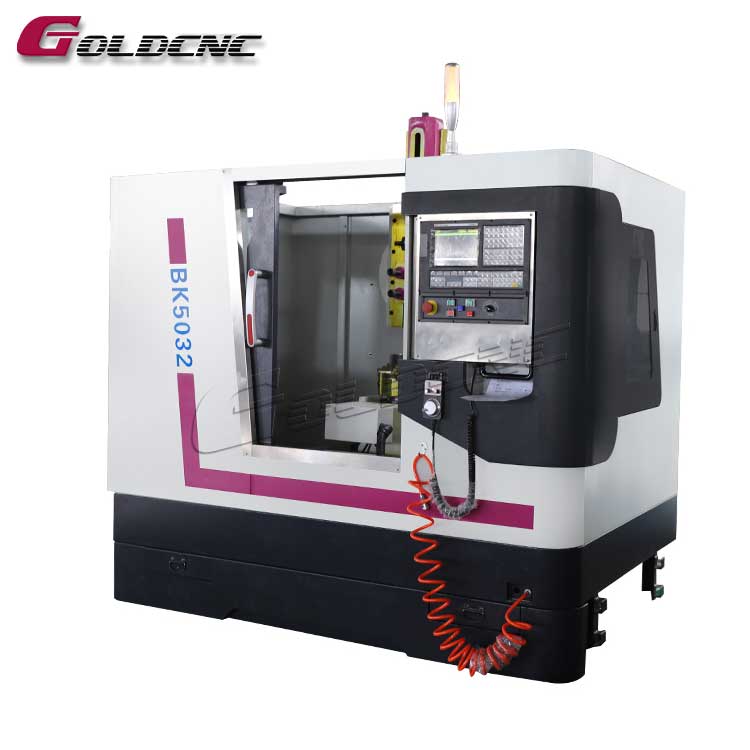

BK5032数控插床
BK5032插床
