普通插床B5032——盲孔键槽与传统插削加工解决方案
B5032普通插床是机械加工车间常用的传统插削设备，采用机械变速、手动/机动进给方式，专用于各类内孔键槽、盲孔修整、直槽、方孔、内外花键及异形型腔的加工。
与数控插床相比，普插结构直观、维修方便、操作习惯成熟，是中小批量生产及维修车间经济实用的选择。本文围绕B5032的核心结构、加工范围、参数配置与选型要点展开，助力买家合理选型。
一、核心部件解析
1. L型床身与变速箱
B5032采用L型整体铸铁床身，经时效处理，刚性好、减震性强，适合持续插削作业。变速箱位于床身内部，通过齿轮变速提供多档滑枕往复速度，操作手柄集中布置，传动路线清晰，维修人员容易上手。
2. 三向工作台系统
工作台可实现纵向、横向手动进给，配合升降台垂直调整，形成三向移动体系，适应不同高度与位置的加工需求。T型槽台面便于装夹工件，配分度头或回转工作台后可完成圆周分度插削（如花键、多边孔）。
3. 滑枕与刀架
滑枕沿立柱导轨做垂直往复主运动（切削行程），回程时刀具脱离工件以减少摩擦。刀架部分可调整前角、后角及侧刃倾角，适配不同材质与槽型；滑枕支持0-8°倾斜调整，可应对部分斜面插削。
4. 进给与操纵机构
进给变速箱提供多档进给量选择，通过进给手柄实现工作台纵/横机动进给。操纵杆控制滑枕启停、换向与急停，机械联锁保护完善，操作安全可靠。
| 型号 | B5032插床 | B5020插床 |
| 最大插削长度 | 320mm | 200mm |
| 工件最大加工尺寸(长*宽) | 600×320mm | 600×220mm |
| 工件最大重量 | 500kg | 500kg |
| 最大切削力 | 7500N | 7500N |
| 滑枕往复次数 | 20.32.50.80.r.p.m | 32.50.80.125.r.p.m |
| 滑枕垂直调整距离 | 315mm | 230mm |
| 滑枕倾斜角度 | 0-8度 | 0-8度 |
| 刀头支承面至床身前壁间距离 | 600mm | 485mm |
| 插刀杆最大尺寸(宽*高) | 25×40mm | 25*40mm |
| 工作台直径 | 630mm | 500mm |
| 工作台面至滑架下端间距离 | 490mm | 320mm |
| 工作台最大纵向移动距离 | 480/630mm | 480/500mm |
| (机动/手动) | ||
| 工作台最大横向移动距离 | 480/560mm | 480/500mm |
| (机动/手动) | ||
| 工作台最大回转角度 | ±360度 | ±360度 |
| 工作台纵横机动进给范围 | 0.08-1.21mm | 0.08-1.21mm |
| 工作台回转进给范围 | 0.052-0.783 | 0.052-0.783 |
| 主电动机功率 | 4kw | 3kw |
| 主电动机转速 | 960r.p.m | 1430r.p.m |
| 机床轮廓尺寸(长*宽*高) | 2180×1505×2285mm | 1916×1305×1995mm |
| 机床重量(约) | 3500kg | 2200kg |
二、适用加工范围与行业
加工对象
键槽：直键槽、盲孔键槽（不通孔键槽），弥补拉床、铣床难以触及的短板；
型腔：方孔、六方孔、内外花键、多边形内型腔；
沟槽：直槽、螺旋槽、T型槽修整；
修整加工：对已淬火零件进行少量修整插削。

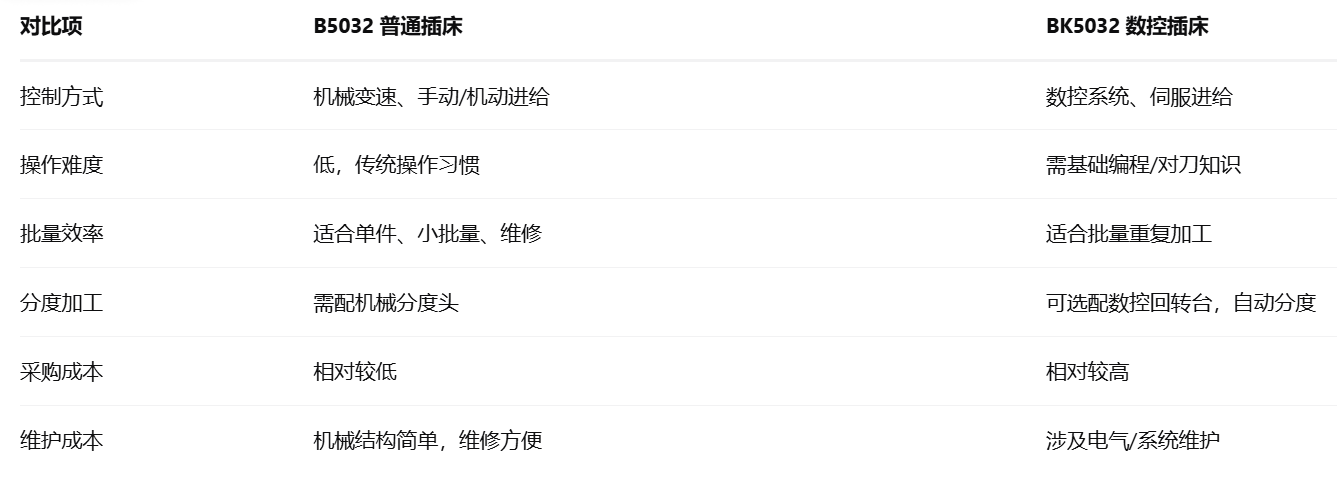

B5032 vs BK5032（普插 vs 数控插）选型对比
选型建议：
以单件、小批量、维修、非标改制为主 → 选 B5032普通插床，经济实用、维修省心；
以批量键槽、盲孔、花键、复杂分度为主 → 选 BK5032数控插床，自动化程度高、重复精度好；
两者并非替代关系，可根据车间工况组合配置。
FAQ
Q：B5032普通插床和BK5032数控插床怎么选？
A：以单件、小批量、维修、非标改制为主选B5032，经济实用、维修方便；批量键槽、盲孔、花键加工选BK5032，自动化与重复精度更好。
Q：B5032能加工不通孔（盲孔）键槽吗？
A：可以。普通插床正是加工盲孔键槽的常用设备，刀具可做垂直往复运动，适合拉床、铣床难以触及的不通孔工况。
Q：B5032最大插削多深？
A：最大插削长度通常为320mm，具体受工件结构、材质及装夹方式影响，以试切验证为准。
Q：普插需要配分度头吗？
A：加工花键、多边孔等需要圆周分度的工件时，建议选配机械分度头或回转工作台；仅加工直槽/直键槽则无需额外配置。
Q：B5032的滑枕速度有几档？
A：常见配置为20、32、50、80次/min四档，具体以出厂铭牌为准。
