设备、工件草图怎么画?

时间:2019-01-24 11:23   作者:admin 点击:
  在选择设备的时候,很多都要求需要工件的草图,但是我们有没有,要怎么办?下面给大家介绍一下在画图纸的要求
  基本方法
(一)绘制图纸前的注意事项
      (1)画草图时不能潦草,尽量按照标准图线的要求,线条应粗细分明,字体工整,比例适当。
      (2)按照实际工件画草图时,工件上的缺陷等不应画上去,如需对正式画工作时给以提示,则在缺陷位置备注“磨痕”等字样。
      (3)准确测量工件的尺寸,工件时如有油泥等时先要刮干净,应以加工面为测量尺寸的基础。准确标注工件中重要部位的尺寸和公差等技术要求,必要时应询问其它技术人员。
      (4)草图上的标题栏可简化,但应标出名称、加工件数、所用材料以及相关关键内容。
(二)绘制图纸的基本技能
       1.直线的画法:在画直线时,可用小手指抵住纸面,来帮助引向及定位。如直线较长,则先定出距离两端点,眼睛看着终端点,来保持运笔方向,把长直线画出来。在画长直线时,还可以从两端点分别画起,再在直线中间接头。
       2.圆的画法:画小直径的圆时,先画出两条垂直的中心线,在中心线上按目测距离定出四点,然后徒手将四点用圆弧线连接起来,即成一个圆。画大直径圆时,为了使圆度接近准确,可在两条垂直的中心线处再通过圆心加画两条十字线,再在直线上目测定出八点,最后徒手将八点用圆弧线连接成圆。
       3.常用角度的画法:画30°、45°、60°等常见角度时,先画出相交叉的水平线和垂直线,根据水平线和垂直线相交叉90°的原理,按比例将其近似地分割成所需要角度。
       4.其他画法:对于不容易测量或缺少合适量具的情况下,可采用“拓印”的方法,就是将零件的被测绘部位“印”在纸上,等画正式工作图的时候,再按“印”出的图形测出准确的尺寸。这样被测零件的外径、孔径、厚底、距离等都可以利用“印”地方法记载下来。
       为了容易记忆和画工作图时更准确方便,对于印出来的图形在有特征处,还可标注出相应的符号,如圆角处标上“R”,圆弧处标上“⌒”等。

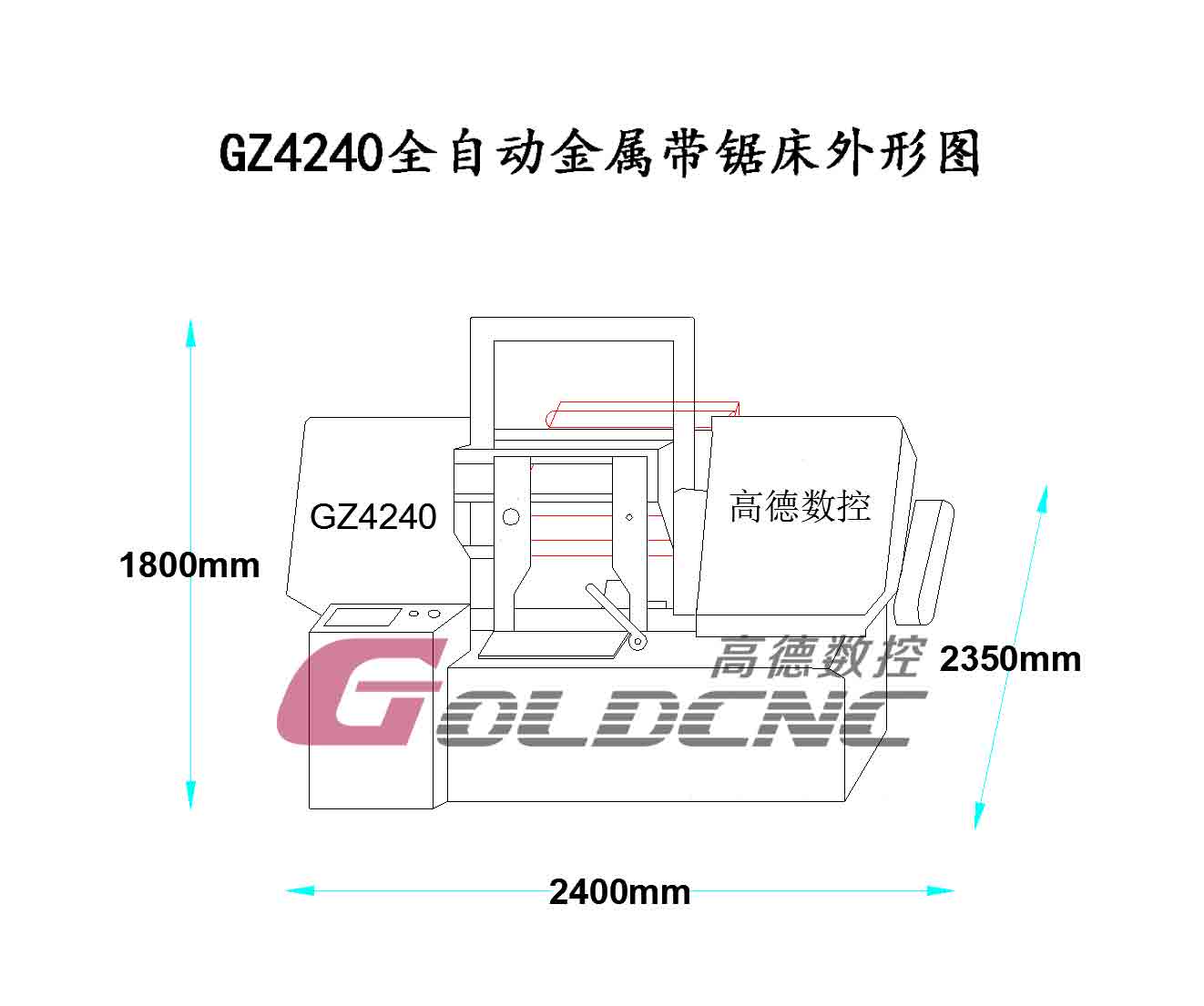

GB4240金属带锯床--方案图
